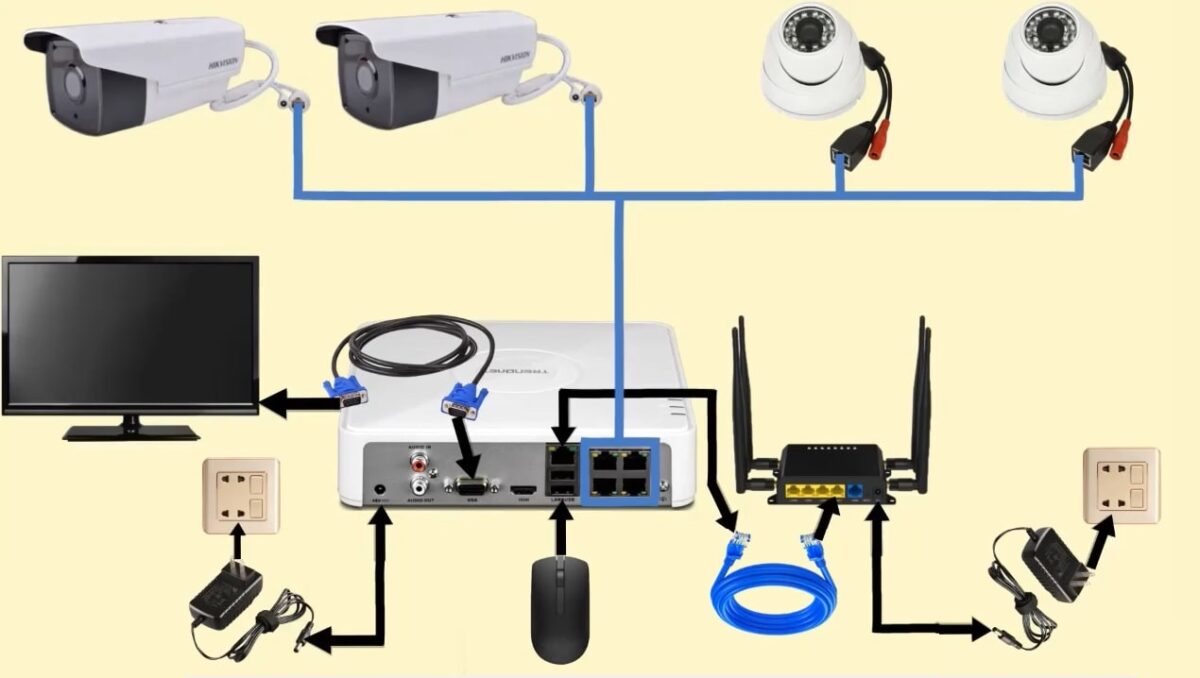

کابل کشی حرفه ای دوربین مداربسته

نصب و راه‌اندازی یک سیستم نظارتی دوربین مداربسته، فراتر از صرفاً نصب دوربین‌ها و دستگاه‌های ضبط است. در واقع، قلب تپنده هر سیستم نظارتی کارآمد، زیرساخت کابل‌کشی آن محسوب می‌شود. یک کابل‌کشی حرفه‌ای و استاندارد، تضمین‌کننده ارتباط پایدار، انتقال با کیفیت تصاویر و داده‌ها، و در نهایت، بهره‌وری و طول عمر بالای سیستم شما خواهد بود.

در مقابل، کوچکترین بی‌دقتی در انتخاب نوع کابل یا عدم رعایت استانداردهای کابل‌کشی، می‌تواند به بروز مشکلاتی نظیر افت کیفیت تصویر، قطعی‌های مکرر، پرش‌های آزاردهنده و حتی از کار افتادن بخش‌هایی از سیستم منجر شود.

در این مقاله از هایپر دیجیتال معصومی به بررسی جامع کابل کشی حرفه ای دوربین مداربسته می پردازیم. همچنین:

آنچه در این مقاله می خوانید:

1. چگونه متراژ کابل دوربین مداربسته را محاسبه کنیم
2. طول کابل‌ شبکه در دوربین های IP باید چقدر باشد
3. بهترین روش کابل کشی برای دوربین مداربسته
4. مقایسه کابل شبکه و کابل کواکسیال در نصب دوربین مداربسته
5. نکات مهم در کابل‌کشی دوربین مداربسته برای کاهش نویز
6. و….

برای مشاهده و بررسی قیمت دوربین های مداربسته با قیمت استثنایی  کلیک کنید.

اهمیت استاندارد کابل‌کشی در سیستم‌های نظارتی

• کیفیت تصویر ثابت و بدون نویز: تصاویر با وضوح بالا، رنگ‌های واقعی و بدون پرش یا افت کیفیت به دستگاه ضبط منتقل می‌شوند.
• انتقال پایدار و بدون وقفه داده‌ها
• کاهش هزینه‌های نگهداری و تعمیر: نیاز به عیب‌یابی و رفع مشکلات ناشی از کابل‌کشی نامناسب به حداقل می‌رسد، که در طولانی‌مدت صرفه‌جویی قابل توجهی در هزینه‌ها به دنبال دارد.
• امنیت و پایداری بلندمدت: یک کابل‌کشی اصولی، سیستم را در برابر عوامل محیطی مانند نوسانات دما، رطوبت، و تداخلات الکتریکی مقاوم‌تر می‌سازد.

مقایسه کابل شبکه و کابل کواکسیال در نصب دوربین مداربسته

اولین گام در کابل‌کشی حرفه‌ای، انتخاب نوع کابل متناسب با تکنولوژی سیستم دوربین مداربسته شماست. به طور کلی، دو دسته اصلی کابل برای سیستم‌های نظارتی وجود دارد: کابل‌های کواکسیال برای سیستم‌های آنالوگ و HD-آنالوگ، و کابل‌های شبکه (اترنت) برای سیستم‌های تحت شبکه (IP).

به بررسی مقایسه کابل شبکه و کابل کواکسیال در نصب دوربین مداربسته می پردازیم:

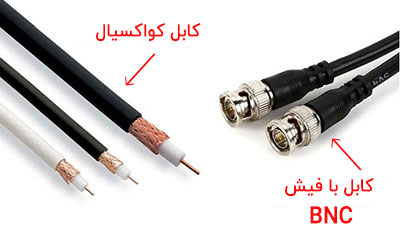

کابل‌های کواکسیال برای سیستم‌های آنالوگ

کابل‌های کواکسیال برای سیستم‌های آنالوگ و HD-آنالوگ

اگر سیستم دوربین مداربسته شما بر پایه فناوری آنالوگ سنتی یا HD-آنالوگ (مانند HD-TVI، HD-CVI، AHD) باشد، کابل‌های کواکسیال گزینه اصلی شما هستند. این کابل‌ها به دلیل ساختار خاص خود که شامل یک هادی مرکزی، عایق، شیلد (محافظ در برابر نویز) و روکش خارجی است، برای انتقال سیگنال‌های ویدئویی آنالوگ بسیار مناسب‌اند.

• کابل RG59: رایج‌ترین نوع کابل کواکسیال برای دوربین‌های مداربسته است. این کابل برای مسافت‌های متوسط و پروژه‌های کوچک تا متوسط کاربرد فراوان دارد. کیفیت خوب و قیمت مقرون‌به‌صرفه، آن را به انتخابی محبوب تبدیل کرده است. RG59 برای انتقال سیگنال‌های ویدئویی با رزولوشن استاندارد و HD-آنالوگ در فواصل معمول عملکرد مطلوبی ارائه می‌دهد.
• کابل RG6: دارای هادی مرکزی ضخیم‌تر و شیلد قوی‌تری نسبت به RG59 است. این ویژگی‌ها باعث می‌شود RG6 برای مسافت‌های طولانی‌تر و محیط‌هایی با نویز الکتریکی بیشتر، عملکرد بهتری از خود نشان دهد. استفاده از RG6 در پروژه‌های بزرگ‌تر که نیاز به پوشش فواصل طولانی‌تر و محافظت بیشتر در برابر تداخلات دارند، توصیه می‌شود.
• کابل‌های ترکیبی (سیامی): این کابل‌ها شامل یک کابل کواکسیال (معمولاً RG59) و دو رشته سیم برق در یک غلاف مشترک هستند. استفاده از کابل‌های ترکیبی، فرآیند کابل‌کشی را ساده‌تر کرده و از شلوغی کابل‌ها می‌کاهد، زیرا همزمان سیگنال تصویر و برق مورد نیاز دوربین را تامین می‌کنند. این کابل‌ها به خصوص در شرایطی که فضای محدودی برای کابل‌کشی وجود دارد، بسیار کارآمد هستند.

برای مشاهده دوربین های AHD (از کابل کواکسیال استفاده می کنند) کلیک کنید.

طول کابل‌ شبکه در دوربین های IP باید چقدر باشد

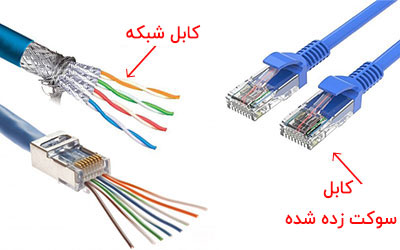

کابل‌های شبکه (اترنت) برای سیستم‌های IP

در سیستم‌های دوربین مداربسته تحت شبکه (IP)، کابل‌های شبکه یا اترنت نقش حیاتی دارند. این کابل‌ها نه تنها داده‌های ویدئویی را با سرعت بالا منتقل می‌کنند، بلکه در صورت پشتیبانی دوربین و سوئیچ از فناوری PoE (Power over Ethernet)، می‌توانند برق مورد نیاز دوربین‌ها را نیز تامین کنند و نیاز به کابل‌کشی برق جداگانه برای هر دوربین را از بین ببرند. این قابلیت، نصب را ساده‌تر و انعطاف‌پذیری سیستم را بیشتر می‌کند.

• کابل Cat5e: یکی از پرکاربردترین کابل‌های شبکه در نصب دوربین‌های IP است. این کابل قادر است داده‌ها را با سرعت 1 گیگابیت بر ثانیه (1000 مگابیت بر ثانیه) در فواصل تا 100 متر منتقل کند و برای اکثر سیستم‌های دوربین مداربسته IP امروزی که از دوربین‌های با رزولوشن استاندارد تا 5 مگاپیکسل استفاده می‌کنند، کافی و مقرون‌به‌صرفه است.
• کابل Cat6: نسخه پیشرفته‌تر Cat5e است که توانایی انتقال داده با سرعت 10 گیگابیت بر ثانیه را تا فاصله 55 متری (و 1 گیگابیت بر ثانیه تا 100 متر) دارد. Cat6 پهنای باند بیشتری را ارائه می‌دهد و برای پروژه‌هایی که نیاز به پهنای باند بالا (مانند دوربین‌های 4K یا سیستم‌های با تعداد زیاد دوربین) دارند یا قصد ارتقاء سیستم در آینده وجود دارد، انتخابی ایده‌آل است. اگرچه گران‌تر است، اما زیرساخت قوی‌تری را فراهم می‌کند.
• PoE (Power over Ethernet): در سیستم‌های IP، استفاده از دوربین‌ها و سوئیچ‌های با قابلیت PoE به معنای عدم نیاز به کابل‌کشی برق مجزا برای هر دوربین است. این امر نصب را ساده‌تر، هزینه‌ها را کاهش و انعطاف‌پذیری سیستم را افزایش می‌دهد. برق مورد نیاز از طریق همان کابل شبکه تامین می‌شود که داده‌ها را نیز انتقال می‌دهد.

برای مشاهده دوربین های IP (از شبکه IP استفاده می کنند) کلیک کنید.

درک دسته‌بندی کابل‌های اترنت (Cat)

کابل‌های شبکه با نام‌هایی مانند Cat5e یا Cat6 شناخته می‌شوند که “Cat” مخفف “Category” (دسته) و عدد کناری آن نشان‌دهنده نسل و توانایی‌های کابل است. این دسته‌بندی‌ها، اطلاعاتی در مورد ساختار کابل، حداکثر پهنای باند، و سرعت انتقال داده‌ها ارائه می‌دهند که برای انتخاب صحیح کابل بسیار مهم است.

در اکثر پروژه‌های دوربین مداربسته IP، کابل Cat5e گزینه‌ای کاملاً مناسب و مقرون‌به‌صرفه است، زیرا پهنای باند آن برای انتقال ویدئوی با کیفیت کافی است. با این حال، اگر بحث هزینه مطرح نیست و به دنبال ایجاد یک زیرساخت قوی و آینده‌نگر هستید که بتواند از فناوری‌های جدیدتر با پهنای باند بالاتر نیز پشتیبانی کند، Cat6 می‌تواند انتخاب بهتری باشد.

چگونه متراژ کابل دوربین مداربسته را محاسبه کنیم

یکی از مهم‌ترین مراحل در کابل‌کشی حرفه‌ای دوربین مداربسته، محاسبه دقیق متراژ کابل مورد نیاز است. اشتباه در این مرحله می‌تواند منجر به کمبود کابل در حین نصب، نیاز به اضافه کردن اتصالات و در نتیجه افت کیفیت سیگنال، یا هدر رفتن کابل و افزایش هزینه‌ها شود. محاسبات دقیق، پایه‌ای برای یک پروژه موفق است.

چرا محاسبه دقیق متراژ اهمیت دارد؟

محاسبه صحیح متراژ کابل، مزایای متعددی به همراه دارد که در کارایی و هزینه‌های پروژه تأثیرگذار است:

• جلوگیری از هدر رفت کابل و منابع
• کاهش اتصالات و افزایش پایداری سیگنال
• افزایش سرعت و کارایی نصب
• حفظ کیفیت سیگنال

راهنمای گام به گام محاسبه متراژ کابل دوربین مداربسته

برای محاسبه دقیق متراژ کابل، مراحل زیر را با دقت و حوصله دنبال کنید تا از هرگونه خطا و دوباره‌کاری جلوگیری شود:

1. بازدید میدانی و نقشه‌برداری جامع: اولین و مهم‌ترین گام، بازدید کامل از محل نصب پروژه است. موقعیت دقیق هر دوربین، مکان دستگاه ضبط (DVR/NVR) یا سوئیچ مرکزی و مسیرهای احتمالی کابل‌کشی را روی یک نقشه یا اسکیس ساده با مقیاس مناسب مشخص کنید.
2. تعیین مسیرهای بهینه کابل‌کشی: پس از نقشه‌برداری، کوتاه‌ترین و امن‌ترین مسیر را برای عبور کابل از هر دوربین تا دستگاه ضبط یا سوئیچ مرکزی مشخص کنید. توجه داشته باشید که این مسیر لزوماً خط مستقیم نیست و ممکن است شامل عبور از پیچ‌وخم‌های دیوار، بالا رفتن از ستون‌ها، عبور از سقف کاذب، یا استفاده از مسیرهای از پیش تعیین‌شده برای تاسیسات باشد.
3. اندازه‌گیری دقیق هر قطعه کابل: با استفاده از ابزارهای اندازه‌گیری دقیق مانند متر لیزری یا متر نواری، طول هر مسیر مشخص شده را با دقت بالا اندازه‌گیری کنید. این اندازه‌گیری باید شامل طول‌های عمودی (مانند بالا رفتن کابل از دیوار یا ستون برای رسیدن به دوربین) و طول‌های افقی باشد.
4. افزودن ضریب خطا (بافر): هرگز کابل را دقیقاً به اندازه اندازه‌گیری شده خریداری نکنید. همیشه یک ضریب خطا یا “بافر” (Buffer) به طول کل اضافه کنید. این بافر برای جبران اشتباهات احتمالی در اندازه‌گیری، خمیدگی‌ها و پیچ و خم‌های دقیق مسیر که ممکن است در نقشه لحاظ نشده باشند.

حداکثر طول کابل دوربین مداربسته و حفظ یکپارچگی سیگنال

یکی از مهم‌ترین ملاحظات در کابل‌کشی حرفه‌ای، رعایت حداکثر طول مجاز کابل برای هر نوع است. فراتر رفتن از این محدودیت‌ها بدون استفاده از تجهیزات کمکی، به شدت بر کیفیت سیگنال، وضوح تصویر و پایداری سیستم تأثیر منفی می‌گذارد.

حداکثر طول برای کابل‌های کواکسیال

حداکثر طول کابل کواکسیال به نوع آن، کیفیت مواد سازنده کابل و محیط نصب بستگی دارد:

• RG59: برای کابل RG59 با کیفیت خوب، حداکثر طول پیشنهادی برای حفظ کیفیت مطلوب تصویر، معمولاً در حدود 300 متر (حدود 1000 فوت) است. با این حال، برای اطمینان از بهترین کیفیت تصویر بدون نیاز به تقویت‌کننده، بسیاری از متخصصان طول تا 213 متر (حدود 700 فوت) را توصیه می‌کنند. پس از این حد، ممکن است افت سیگنال و نویز قابل مشاهده باشد.
• RG6: به دلیل ضخامت بیشتر هادی مرکزی و شیلد قوی‌تر، کابل RG6 می‌تواند سیگنال را تا حدود 500 متر (حدود 1600 فوت) بدون افت کیفیت محسوس منتقل کند. این نوع کابل برای فواصل طولانی‌تر در سیستم‌های آنالوگ HD گزینه بهتری است.
• راه‌حل برای مسافت‌های طولانی‌تر: در صورتی که نیاز به کابل‌کشی با طول‌های بیشتر از مقادیر ذکر شده دارید، استفاده از تقویت‌کننده‌های سیگنال ویدئویی (Video Amplifier) ضروری است. این تقویت‌کننده‌ها سیگنال ویدئو را در طول مسیر تقویت کرده و امکان انتقال تصاویر با کیفیت را تا 1000 متر (با RG59) یا حتی بیشتر فراهم می‌آورند، البته با ملاحظات خاص در مورد کیفیت تقویت‌کننده و منبع تغذیه آن.

 طول کابل‌ شبکه در دوربین های IP باید چقدر باشد | اترنت

کابل‌های شبکه اترنت (مانند Cat5e و Cat6) دارای محدودیت طول مشخصی برای انتقال داده‌ها با سرعت و کیفیت کامل هستند. این محدودیت، یک استاندارد جهانی در شبکه‌های اترنت است:

• استاندارد 100 متر: برای کابل‌های اترنت استاندارد (Cat5e یا Cat6)، حداکثر طول مجاز برای انتقال پایدار و با کیفیت داده‌ها 100 متر (حدود 328 فوت) است. این محدودیت به دلیل تضعیف سیگنال در طول مسیر و استاندارد IEEE است. فراتر رفتن از این حد می‌تواند منجر به کاهش سرعت انتقال داده، قطعی‌های ارتباطی و عدم عملکرد صحیح دوربین شود.
• راه‌حل برای مسافت‌های طولانی‌تر: در پروژه‌های بزرگ که نیاز به کابل‌کشی بیش از 100 متر برای یک دوربین وجود دارد، باید از تجهیزات جانبی و راهکارهای تخصصی استفاده کرد:
  • سوئیچ‌های شبکه: با قرار دادن یک سوئیچ در میانه مسیر، می‌توان سیگنال را تقویت کرده و 100 متر دیگر به طول کابل‌کشی اضافه کرد. هر سوئیچ به عنوان یک نقطه رله عمل می‌کند و سیگنال را بازسازی و ارسال می‌نماید.
  • اکستندرها (Extender) یا تکرارکننده‌ها (Repeater): این دستگاه‌ها به طور خاص برای افزایش طول کابل شبکه تا 100 یا 200 متر دیگر طراحی شده‌اند. برخی از این اکستندرها می‌توانند داده و PoE را تا فواصل بیشتری (مثلاً 500 متر) روی یک کابل کواکسیال یا جفت سیم خاص منتقل کنند.
  • کابل فیبر نوری: برای مسافت‌های بسیار طولانی (چندین کیلومتر) و محیط‌هایی با نویز الکتریکی بالا، کابل فیبر نوری بهترین و مطمئن‌ترین گزینه است. این کابل‌ها سیگنال را به صورت نوری منتقل می‌کنند و از تداخلات الکترومغناطیسی کاملاً مصون هستند و پهنای باند بسیار بالاتری را ارائه می‌دهند. استفاده از مبدل‌های فیبر به اترنت در ابتدا و انتهای مسیر ضروری است.

نکات مهم در کابل‌کشی دوربین مداربسته برای کاهش نویز | پروژه‌های بزرگ

در پروژه‌ های بزرگ کابل‌کشی دوربین مداربسته، انتخاب کابل مناسب نیازمند بررسی دقیق‌تر چندین عامل فراتر از صرفاً نوع سیستم (آنالوگ یا IP) است. به بررسی نکات مهم در کابل‌کشی دوربین مداربسته برای کاهش نویز می پردازیم:

• فاصله (متراژ کلی): مهم‌ترین عامل در انتخاب نوع کابل و برنامه‌ریزی برای استفاده از تقویت‌کننده‌ها یا تجهیزات توسعه‌دهنده است. برای فواصل کوتاه، گزینه‌ها بیشترند؛ اما برای فواصل طولانی، انتخاب‌ها محدودتر و نیازمند راهکارهای پیچیده‌تری می‌شوند.
• پهنای باند مورد نیاز: دوربین‌های با رزولوشن بالا (مانند 4K یا 8K) و یا سیستم‌هایی با تعداد زیاد دوربین، نیاز به پهنای باند بیشتری برای انتقال داده‌ها دارند. کابل‌های Cat6 و بالاتر برای این منظور عملکرد بهتری نسبت به Cat5e ارائه می‌دهند.
• پشتیبانی از PoE (Power over Ethernet): اگر قصد دارید از قابلیت PoE برای تامین برق دوربین‌ها از طریق کابل شبکه استفاده کنید، کابل باید از کیفیت لازم برای انتقال برق در کنار داده برخوردار باشد. کابل‌های با کیفیت پایین ممکن است منجر به افت ولتاژ و عدم تامین برق کافی برای دوربین شوند.
• محیط نصب: در محیط‌های صنعتی، کارخانه‌ها، یا مکان‌هایی با تداخل الکترومغناطیسی بالا (مانند نزدیکی ماشین‌آلات سنگین، کابل‌های برق فشار قوی)، استفاده از کابل‌های شیلددار (STP) به جای کابل‌های بدون شیلد (UTP) و یا کابل فیبر نوری توصیه می‌شود تا از نویز و اختلالات جلوگیری شود.
• بودجه پروژه: کابل‌های Cat5e معمولاً ارزان‌تر از Cat6 هستند. کابل‌های فیبر نوری نیز گران‌تر از کابل‌های مسی‌اند و نصب آن‌ها نیز ممکن است نیازمند تجهیزات و تخصص ویژه‌ای باشد. بودجه موجود، در تعیین نوع و کیفیت کابل نقش اساسی دارد.
• آینده‌نگری و قابلیت ارتقا: در پروژه‌های بزرگ، در نظر گرفتن نیازهای آینده بسیار مهم است. انتخاب کابل Cat6 یا حتی Cat7، زیرساخت شبکه شما را برای فناوری‌های آینده، دوربین‌های با پهنای باند بالاتر و افزایش تعداد دوربین‌ها آماده می‌کند و از نیاز به تعویض کابل‌کشی در آینده نزدیک جلوگیری می‌کند که خود یک صرفه‌جویی بزرگ در زمان و هزینه است.

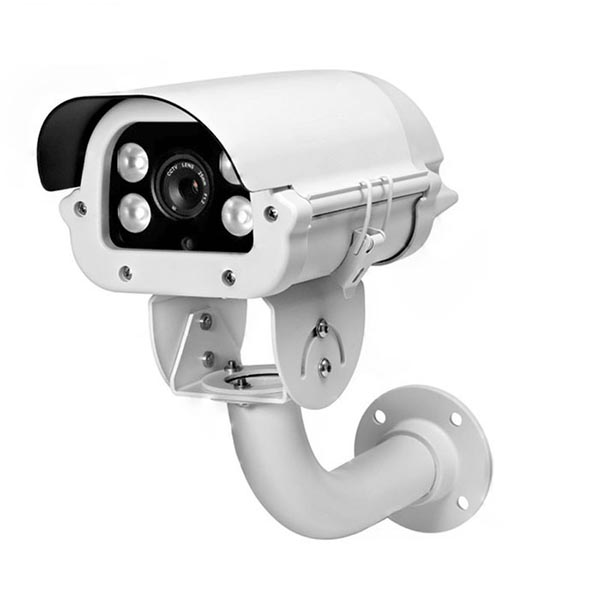

بهترین روش کابل کشی برای دوربین مداربسته | حرفه ای

برای در نظر داشتن بهترین روش کابل کشی برای دوربین مداربسته به صورت حرفه ای اصول زیر را باید در نظر داشت:

• استفاده از داکت، لوله و سینی کابل: برای محافظت از کابل‌ها در برابر آسیب‌های فیزیکی (مانند بریدگی، له شدگی)، عوامل محیطی (رطوبت، اشعه UV خورشید) و حیوانات جونده، کابل‌ها را از داخل داکت‌ها، لوله‌های فلکسیبل، لوله‌های PVC یا سینی‌های کابل مناسب عبور دهید. این کار به مرتب‌سازی و زیبایی نیز کمک می‌کند.
• جداسازی کابل‌ها از منابع تداخل: کابل‌های دوربین مداربسته (به خصوص کابل‌های تصویر و داده) را از کابل‌های برق فشار قوی، کابل‌های داده دیگر، موتورها، ترانسفورماتورها و هر منبع نویز الکتریکی دیگر جدا نگه دارید. حداقل فاصله توصیه شده معمولاً 30 سانتی‌متر است تا از تداخل و نویز در تصاویر جلوگیری شود.
• ترمینیشن صحیح و استاندارد: اتصالات کابل (مانند کانکتورهای BNC برای کواکسیال یا RJ45 برای شبکه) باید به درستی و با ابزار مناسب و استاندارد (مانند crimper برای BNC و RJ45) نصب شوند. ترمینیشن ضعیف می‌تواند منبع اصلی افت سیگنال، نویز و قطع و وصل شدن ارتباط باشد.
• برچسب‌گذاری دقیق کابل‌ها: هر کابل را در هر دو انتها (نقطه دوربین و نقطه دستگاه ضبط/سوئیچ) با برچسب‌های واضح و خوانا مشخص کنید. این برچسب‌گذاری شامل شماره دوربین، نام منطقه یا نوع کابل باشد. این کار در صورت نیاز به عیب‌یابی، نگهداری یا ارتقاء سیستم در آینده، به سرعت قابل شناسایی و مدیریت خواهد بود.
• آزمایش و تست کامل پس از نصب: پس از اتمام کابل‌کشی و قبل از راه‌اندازی کامل سیستم، هر کابل را با استفاده از تستر کابل مناسب (تستر کواکسیال یا تستر شبکه) تست کنید تا از صحت اتصال، عدم وجود قطعی، اتصال کوتاه، و عملکرد صحیح کابل اطمینان حاصل شود. این مرحله از بروز مشکلات پنهان در آینده جلوگیری می‌کند.

مشکلات رایج ناشی از کابل‌کشی غیراستاندارد

عدم رعایت استانداردهای کابل‌کشی و بی‌توجهی به جزئیات می‌تواند منجر به طیف وسیعی از مشکلات شود که به طور مستقیم بر عملکرد، کارایی و قابلیت اطمینان سیستم نظارتی شما تأثیر می‌گذارد:

• افت کیفیت تصویر
• نویز و تداخل در تصویر
• قطعی‌های مکرر و عدم پایداری
• مشکلات تغذیه (به خصوص در PoE)
• هزینه‌های بالای نگهداری و تعمیر

نتیجه‌گیری

کابل‌کشی حرفه‌ای دوربین مداربسته، ستون فقرات یک سیستم نظارتی پایدار و کارآمد است. انتخاب صحیح نوع کابل (کواکسیال برای آنالوگ/HD-آنالوگ یا شبکه برای IP) بر اساس تکنولوژی دوربین، محاسبه دقیق متراژ کابل با در نظر گرفتن ضریب خطا، رعایت محدودیت‌های حداکثر طول کابل برای حفظ یکپارچگی سیگنال، و اجرای بهترین شیوه‌های نصب، همگی از عوامل کلیدی برای اطمینان از عملکرد بی‌نقص سیستم شما هستند.

با سرمایه‌گذاری در کابل و کابل‌کشی با کیفیت و سپردن این کار به متخصصین، می‌توانید از حداکثر پتانسیل سیستم نظارتی خود بهره‌مند شوید و آرامش خاطر ناشی از یک نظارت بی‌وقفه و با کیفیت را تجربه کنید. نادیده‌گرفتن این اصول می‌تواند به مشکلات پرهزینه و کاهش کارایی سیستم منجر شود؛ بنابراین، اهمیت این مرحله را هرگز دست کم نگیرید.
